• 提高元件材料的耐热性，作为车载元件保证150℃的耐热性



2012年5月16日

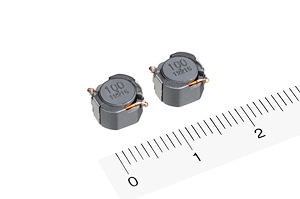

TDK株式会社（社长：上釜健宏）开发出车载电源电路用TDK SMD功率电感器CLF7045-D系列，并从2012年5月起开始量产。

近年来，随着汽车电气化的发展，电子控制组件（ECU）日益增多，在这些电源电路中都会用到电感器。由此，敝社开发出满足-40～+150℃宽温度范围的高可靠性SMD电感器，它能够对应使用条件最为严格的发动机舱内的严酷环境。可以用作发动机控制模块（ECM）等DC-DC转换器上的扼流线圈。

该产品凭借敝社独有的材料技术，开发出高耐热性新材料，在卷线和断线部分引进半自动工艺，实现了无焊结构。此外，不仅可用于发动机控制模块（ECM），还可用于ABS、安全气囊、前大灯等。

主要应用

• 汽车发动机控制模块（ECM）等DC-DC转换器上的扼流线圈

主要特点和优势

• 通过敝社独有的材料技术，开发出高耐热性新材料，可在-40～+150℃的宽温度范围内使用
• 通过无底座及无焊结构减少元件数量
• 通过引进自动卷线和断线工程设备，实现半自动化生产

主要特性

产品名称	外形尺寸 [mm]	电感值 （µH）	直流电阻 [Ω]	IDC1 [A]	IDC2 [A]
CLF7045-D	6.9 x 7.2 x 4.5	1.0～470	9.6m～1.42	8.9～0.43	5.2～0.37

• IDC1：基于电感值变化率（Δ10％）的情况
• IDC2：基于温度上升（Δ30℃）的情况
