EMC对策元件:绕线型共模滤波器ACP3225系列的开发·量产
EMC对策元件:绕线型共模滤波器ACP3225系列的开发·量产
2013/9/17
  • 尺寸比4532系列产品小,同时满足高共模阻抗和大电流的要求

2012年4月12日

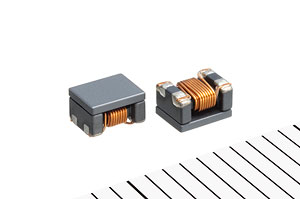

TDK株式会社(社长:上釜健宏)开发出作为小型电子设备电源线路的绕线型共模滤波器ACP3225系列,并从2012年4月起开始量产。

近年来,小型电子设备不断趋向多功能化,连续使用及大负荷使用的情况增多,特别是电源线的EMC对策变得日益重要。

该产品利用敝社自主的材料技术开发而成,并采用可减少磁芯损耗的低损耗铁氧体作为磁性材料。绕线部分具有小型精密自动绕线的特点。相较于敝社已有的ACM4532系列产品,成功实现了小型化,且共模阻抗从以往的800Ω提高到1,000Ω,额定电流也增加到1.2A,具有小型、大电流及高共模阻抗的特性。




主要用途
  • 小型电子设备电源线用共模滤波器
主要特点
  • 较于公司已有产品4532系列
    小型化: 4.5mm×3.2mm → 3.2mm×2.5mm
    高共模阻抗: 800Ω → 1,000Ω
    大电流: 1.0A → 1.2A
主要特性
产品名称 共模阻抗(Ω)[at 100MHz] 直流电阻(Ω)max.
[1 line]
额定电流
Idc(A)max.
额定电压
Vdc(V)max.
绝缘电阻
(MΩ)min.
ACP3225-102-2P 1,000±25% 0.10 1.2 60 10
